今回は自動火災報知設備の非常ベルの止め方をご説明していきます。

やむを得ず止める場合は確実に火災ではなく、機器の故障により、

どうしても一時的に非常ベルを止めたい時にだけにして下さい。

一時的に止めた場合も早急に専門業者による調査・改修が必要です。

実際に火災の場合は受信機は何も操作をせず、すぐに119番で消防署を呼んで下さい。



【非常ベル止め方の概要】

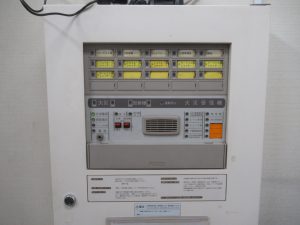

自動火災報知設備の非常ベルを止める場合は『受信機』という制御盤でしか音は

止められません。

受信機の操作方法はメーカーや年式によって様々ですが、

メーカーにより特徴がありますので、代表的なものをご説明します。

音は基本的に下記の２種類の音が出てますので２つとも止めると非常ベルは止まります。

地区音響・・・・一般的に非常ベルというとこれです、１番うるさいジリリリという音です。

主音響・・・・・受信機から出る電子ブザーです。（昔のものはジリリリという非常ベルです）

元に戻す場合は、止める操作をもう一度やると元に戻ります。

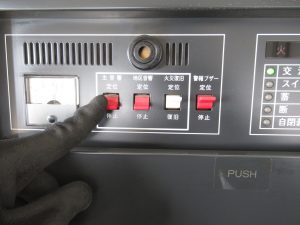

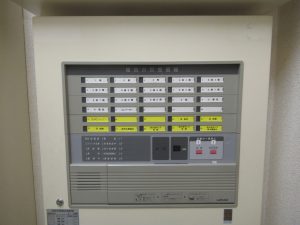

１.古い受信機の場合

【地区音響の止め方】

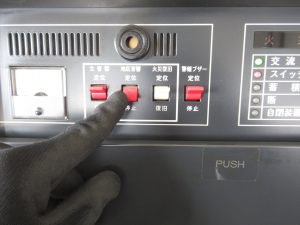

地区音響を下に（停止側）下げると止まります。



【主音響の止め方】

主音響を下に下げると止まります。

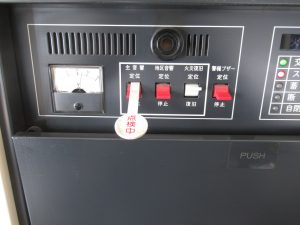

主音響は跳ね上がり式のスイッチとなっていますので、

スイッチが上に跳ね上がってこないように

紙等を挟み込みます。

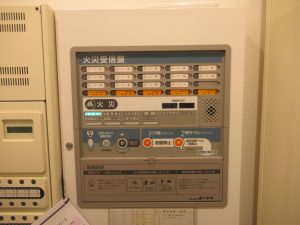

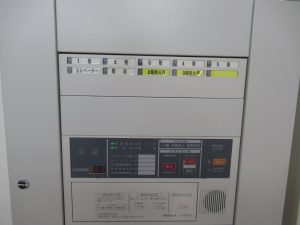

２.ホーチキ製

【地区音響の止め方】

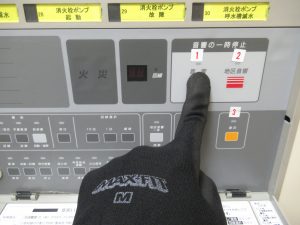

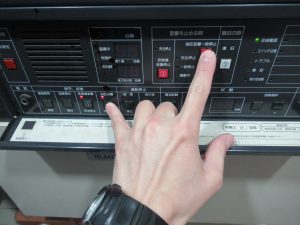

地区音響と主音響を同時に５秒程度長押しすると止まります。



【主音響の止め方】

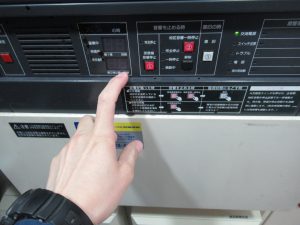

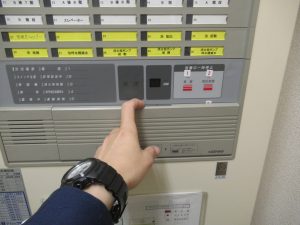

全面のパネルを手前に引きます。

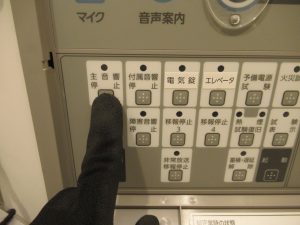

主音響停止ボタンを押すと止まります。





３.能美防災製

【地区音響の止め方】

全面のパネルを下に引きます。

保守音響（又は保守）ボタンを押します。

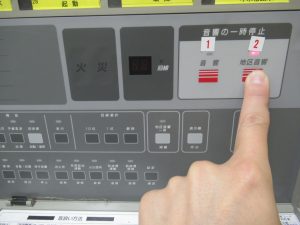

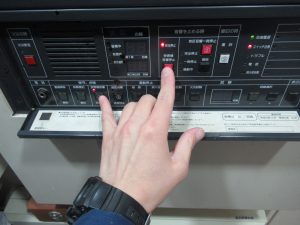

保守ボタンが点灯している間に地区音響一時停止ボタンを長押しすると止まります。



【主音響の止め方】

地区音響と同様にもう一度、保守音響（又は保守）ボタンを押します。

音響一時停止ボタンを長押しすると止まります。





４.パナソニック製（松下電工製）①



【地区音響の止め方】

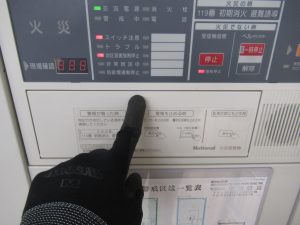

全面のパネルを押して開けます。

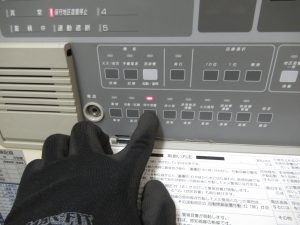

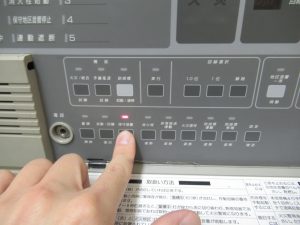

点検ボタンを押します。

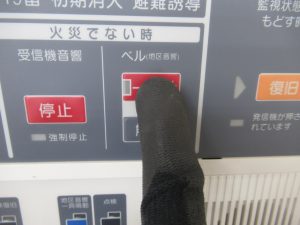

点検ボタンが点灯している間にベル（地区音響）ボタンを押すと止まります。



【主音響の止め方】

地区音響と同様にもう一度、点検ボタンを押します。

受信機音響停止ボタンを押すと止まります。





４.パナソニック製（松下電工製）②



【地区音響の止め方】

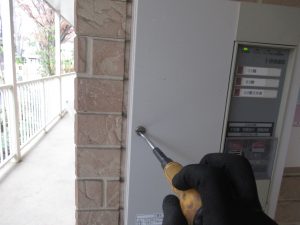

全面の扉をコインやマイナスドライバーで開けます。

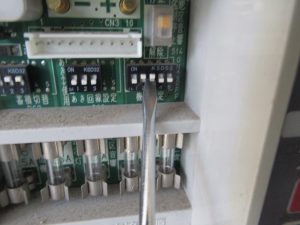

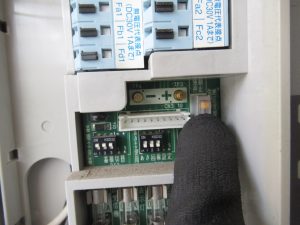

盤内の地区音響停止のディプスイッチを上に（停止側）にすると止まりますが、

この状態だと数回チリンとまだ少しベルが鳴動します。（点検時音響が鳴動）

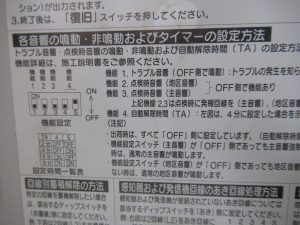

開けた扉裏の設定方法を確認します。

機能２【点検時音響（地区音響）】と機能３【点検時音響（主音響）】の

ディップスイッチをＯＮ側（機能なし側）へ上げると止まります。



【主音響の止め方】

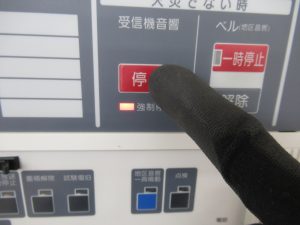

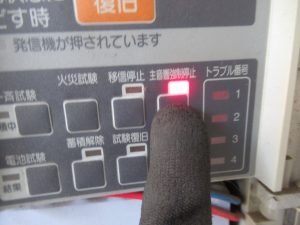

主音響強制停止ボタンを押すと止まります。





５.ニッタン製

【地区音響・主音響の止め方】

全面の扉をコインやマイナスドライバーで開けます。

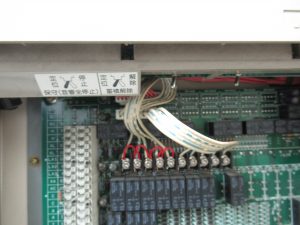

盤内中央左側部分の保守（音響全停止）スイッチを右側（停止側）にすると

地区音響・主音響が両方止まります。

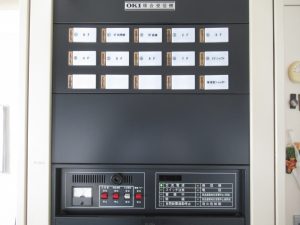

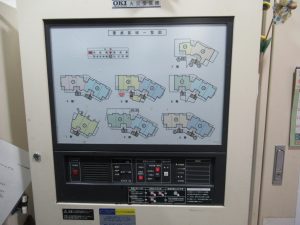

６.沖電気防災製

【地区音響の止め方】

全面のパネルを下に引きます。

地区音響完全停止②ボタンが上下に２つあるので両方長押しすると止まります。



【主音響の止め方】

受信機音響完全停止①ボタンが上下に２つあるので両方長押しすると止まります。







７.非常ベルが鳴った時は・・・

すぐに音を止める事は絶対にしないでください。

下記の方法で現場確認をして明らかに誤作動だった場合のみ一時的に音を止めて

早急に専門業者へ調査・改修を依頼してください。

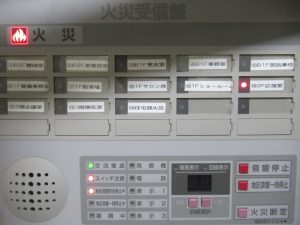

非常ベルが鳴った時に最初にする事は受信機の表示窓で

どこの階のランプが点灯しているか確認します。

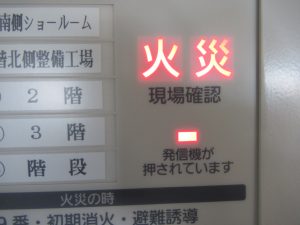

次に、発信機ランプが点灯しているかどうかを確認します。

発信機ランプが点灯していれば・・・該当場所の発信機が押されています。

発信機ランプが点灯していなければ・・・該当場所の感知器が反応している可能性があります。



上記２点を確認後、該当場所へ行き火災ではないかどうかを確認します。

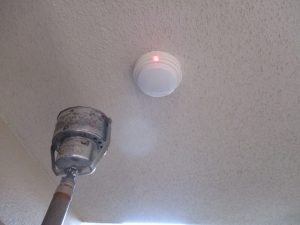

感知器は反応すると確認のランプが点灯します。

点灯している火災感知器があれば、その感知器が誤作動の原因です。
